دستگاه پانچ اتوماتیک چیست؟
دستگاه پانچ اتوماتیک دستگاهی است که می تواند بر روی تسمه فولادی شیارهایی با فاصله های منظم ایجاد کند. این شیارهای ایجاد شده بر روی تسمه محل قرارگیری تسمه های رابط در گریتینگ فلزی در صنعت گریتینگ سازی می باشد.
دستگاه پانچ اتوماتیک چیست؟
شکل این شیارها را می توان با تغییر در سنبه و ماتریس پرس تغییر داد. این دستگاه از سه مجموعه کویل بازکن و فیدر صافکن و قالب ها تشکیل شده است. در ابتدا کویل های فلزی بر روی شاخک های دستگاه کویل باز قرار داده می شود و سپس ابتدای تسمه را از بین غلتک های مربوط به دستگاه فیدر صافکن عبور داده به نحوه ای که ابتدای تسمه علاوه بر عبور از فیدرصافکن از زیر قالب های پرس عبور داده. پس از روشن کردن دستگاه، کویل شروع به چرخش میکند که این سرعت چرخش کویل بازکن با سرعت فیدرصافکن هماهنگ می باشد.اکنون فیدر صافکن تسمه را به داخل دستگاه میکشد.
عبور تسمه از بین غلتک های بالا و پایین دستگاه باعث می شود هم تسمه صاف بشود و هم موج تسمه گرفته شود. نکته مهمی که در اینجا قابل ذکر است این است که در این مرحله با توجه به فاصله ی بین پانچ ها که در داخل نرم افزار دستگاه تعریف کرده اید فیدر دستگاه تسمه را با همان فاصله تعریف شده حرکت می دهد و متوقف می کند.

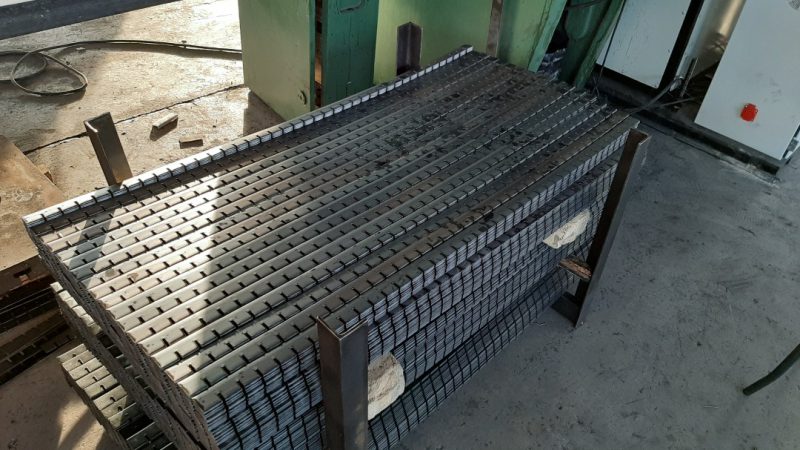

این سیستم باعث می شود تسمه ای که در زیر پرس عبور میکند در فاصله های تعریف شده حرکت و متوقف شود و عمل پانچ کاری توسط سنبه و ماتریس پرس انجام شود. در آخر کار تسمه ای که به طور منظم پانچ کاری می شود با طول معینی توسط قالب برش، بریده می شود و آنچه که در انتهای کار تولید می شود تسمه پانچ شده با فاصله های معین و یکسان می باشد که این تسمه میتواند در صنایع مختلفی که مورد نیاز هست استفاده بشود.
اینکه چه مشکلی در صنعت گریتینگ سازی وجود داشت که این دستگاه طراحی و ساخته شد اینگونه می توان توضیح داد که در تولید گریتینگ از تسمه پانچ شده استفاده می گردد که در اولین مرحله ساخت گریتینگ، بایستی بر روی این تسمه ها در فواصل مساوی بنا به درخواست مشتری، شیارهایی زده شود. این عملیات شیار زنی توسط دو کارگر و دو پرس مکانیکی به صورت کاملا دستی انجام خواهد گرفت. تسمه ها توسط کارگرها به وسیله دستگاه برش در طول های مورد نیاز برش داده می شود و سپس این تسمه ها همانطور که گفته شد پانچ می گردد.
در فرایند برشکاری با توجه به اینکه طول تسمه ها 6 متری می باشد معمولا از هر تسمه 6 متری مقداری تسمه باقی می ماند که معمولا تبدیل به ضایعات می گردد و این امر باعث افزاشی تولید می شود. پس بنابراین مشکلاتی که در پانچ دستی تسمه خواهیم داشت عبارتند از
- تولید ظایعات زیاد نسبت به حجم تولید.
- استفاده از دو دستگاه پرس و دو نفر کارگر.
- انتقال تسمه های بریده شده به قسمت پنچ کاری شده
- نبود دقت و افزایش خطا در فرایند برشکاری و پانچ تسمه به دلیل دستی بودن عملیات.
- ایمنی بسیار پایین برای کارگر مخصوصا فرد پانچ کار به دلیل تکراری بودن عملیات و خستگی کارگر.
- جابجایی های زیاد تسمه در کارگاه و فضای زیاد انبارش کارگاه.
- هزینه تولید بالا
- زمان تولید بالا
- عدم تولید تسمه در سایزهای مختلف
لذا در اینجا وجود دستگاهی که بتواند این عملیات را به صورت اتوماتیک انجام بدهد احساس شد و ایده ساخت دستگاه پانچ اتوماتیک تسمه شکل گرفت.
مزایای دستگاه:
- ضایعات کمتر نسبت به روش پانچ دستی
- افزایش تولید (با توجه به طول پانچ و سرعت پرس 4 الی 6 برابر)
- کاهش مصرف انرژی (حذف یک پرس و جابجایی قطعات)
- کاهش فضای دستگاه در کارگاه
- کاهش هزینه (استفاده از یک اپراتور و یک دستگاه پرس)
- کیفیت و دقت بالای پانچ
- قابلیت اجرای هر گام پانچ با تغییر در نرم افزار
- طول عمر بالا با توجه به غلتکی بودن فیدر
- مصرف انرژی پایین دستگاه (تک فاز و ساتفاده از درایور در راه اندازی دستگاه)
- زمان کم شروع بکار به دلیل ذخیره شدن تنظیمات قبلی
- قابلیت ایجاد گام پانچ تسمه به صورت دقیق
کاربرد پانچ اتوماتیک:
پانچ اتوماتیک تسمه با فاصله پانچ های مختلف برای ساخت گریتینگ در صنعت گریتینگ سازی.
برش تسمه های فلزی با طول های معین در صنایع فلزی.
ایجاد سوراخ هایی بر روی ورق با فاصله های منظم در صنعت فلزکاری و ورقکاری با تغییر در قالب.

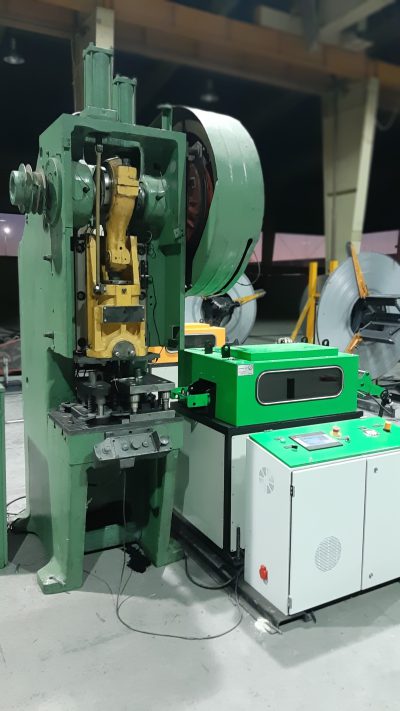

مکانیزم دستگاه پانچ اتوماتیک تسمه چگونه است؟

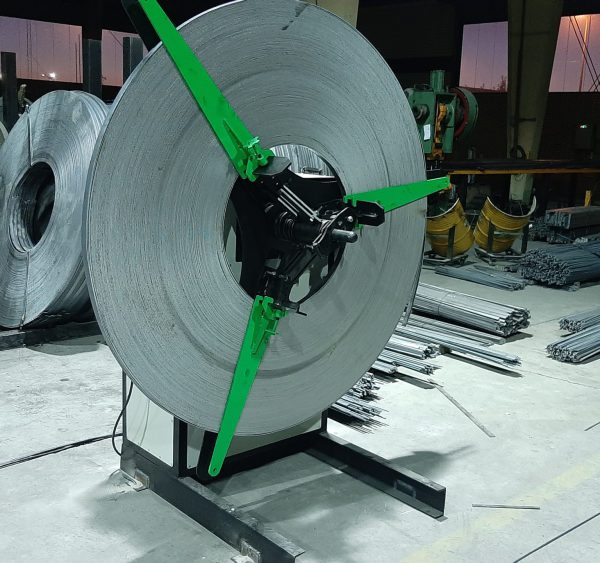

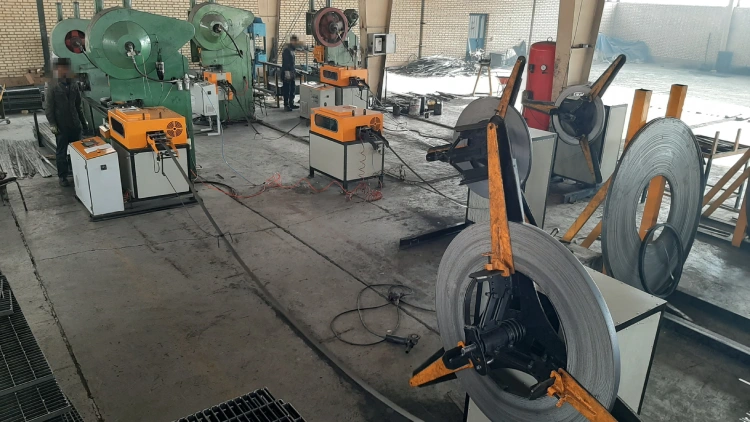

مکانیزم دستگاه پانچ اتوماتیک تسمه را به این صورت می توان توضیح داد که کویل تسمه بر روی کویل بازکن قرار می گیرد( طول تسمه کویل شده بین 300 الی 500 متر با توجه به ضخامت تسمه می باشد).
در مرحله بعد با زدن دکمه استارت تسمه از روی کویل بازکن باز شده و وارد دستگاه فیدرصافکن می شود. دستگاه فیدر صافکن دارای 9 غلتک می باشد که 4 غلتک آن مربوط به صافکن و 5 غلتک آن جهت از بین بردن موج داخل تسمه می باشد.
مجموعه فیدرصافکن به جز عمل صاف کردن و از بین بردن پلیسه های لب تسمه این توانایی را دارد که با توجه به گام های تعریف شده در نرم افزار دستگاه، تسمه را مطابق برنامه با دقت 05/0 میلیمتر به داخل قالب های پانچ و برش هدایت کند. در دستگاه صافکن از موتور سرو استفاده شده است.
در مکانیزم غلتک ها از نیروی پنوماتیک جهت تنظیم و رفع اعوجاج استفاده شده است که به اپراتور این قابلیت را می دهد که به صورت ساده دستگاه را تنظیم نماید و در ضمن در هر مرحله از تسمه گذاری تنظیمات دستگاه تغییر نکند و بتوان با سیستم پنوماتیک، غلتک ها را از هم دور کرد و تسمه در بین آنها قرار داد و سپس به تنظیمات قبلی برگشت. در مرحله بعد تسمه پس از هدایت به زیر قالب ها، توسط قالب پانچ، پانچ کاری می شود. در مکانیزم قالب ها از دو مجموعه قالب استفاده شده است که یکی پانچ و دیگری برش را انجام می دهد.
هر کدام از این قالب ها به طور مجزا می توانند کار کنند به صورتی که پرس دائم در حال بالا و پایین آمدن است و با استفاده از مکانیزم طراحی شده می توان نیروی پرس را روی هر قالبی که نیاز باشد وارد کرد. پس می توان در هر لحظه با توجه به شکل گام پانچ تسمه ها، تسمه را پانچ یا برش داد که این عمل باعث شده بتوان هر فاصله گام پانچ را روی طول تسمه انجام داد که این امر قبلا به هیچ شکل قابل اجرا نبود (حتما لازم به تغییر و تنظیم قالبها دارد). به طور کل میتوان گفت که اپراتور طول تسمه و تعداد پانچ و فاصله آنها را به نرم افزار دستگاه می دهد و از خروجی دستگاه تسمه مورد نظر پانچ و برش داده شده خارج می شود.
